Защита от скачки: критическая линия защиты для электрической безопасности

Введение

В современных электрических системах защита всплесков стала незаменимой мерой безопасности. Будь то в жилых электроснабжениях, промышленном производстве или фотоэлектрических системах производства электроэнергии, колебания мгновенного напряжения могут привести к серьезным последствиям. В этой статье систематически вводятся принципы, приложения и критерии отбора защиты от всплеска, чтобы помочь читателям получить всеобъемлющее понимание этой жизненно важной технологии электрической безопасности.

1. Зачем нам нужна защита от всплесков?

1,1 опасности скачков

A всплеск(или электрический всплеск) относится к внезапному и серьезным колебаниям напряжения или тока, обычно длится от микросекундов до миллисекунд, с напряжением, потенциально достигающим тысяч вольт. Эти переходные перенапряжения в первую очередь происходят из:

Удары молнии: прямая или индуцированная молния

Флуктуации сетки: переключение системы питания, недостатки короткого замыкания

Операции оборудования: стартапы/выключения больших двигателей, переключение трансформаторов

1.2 Потенциальные риски

Незащищенные электрические системы сталкиваются с множественными рисками:

Повреждение оборудования: разбивка электронных компонентов, сбой изоляции

Потеря данных: сбои сервера и устройства хранения

Производственные перерывы: сбои системы промышленного контроля

Пожарные опасности: вызванные перенапряжением дуги и короткие цирки

1.3 экономические потери

Статистика показывает, что примерно 30% случаев ущерба для ущерба электрическому оборудованию связаны с всплесками повреждения, что приводит к годовым экономическим потерям в размере миллиардов долларов. Правильная защита от скачки может значительно смягчить эти риски.

2. Где должна быть установлена ​​защита от скачки?

2.1 Места защиты ключей

В надежной стратегии защиты всплесков используется многоуровневый подход:

Первичная защита (тип 1)

Местоположение: основная входная панель распределительной панели

Функция: защищает от прямых ударов молнии и серьезных скачков

Типичные параметры: imax ≥ 50 кА

Вторичная защита (тип 2)

Местоположение: панели субсибилизации

Функция: ограничивает остаточное напряжение и обеспечивает дополнительную защиту

Типичные параметры: imax ≥ 20ka

Третичная защита (тип 3)

Расположение: Фронт-конечный устройство

Функция: обеспечивает точную защиту для чувствительного оборудования

Типичные параметры: imax ≥ 5Ka

2.2 Специальные приложения

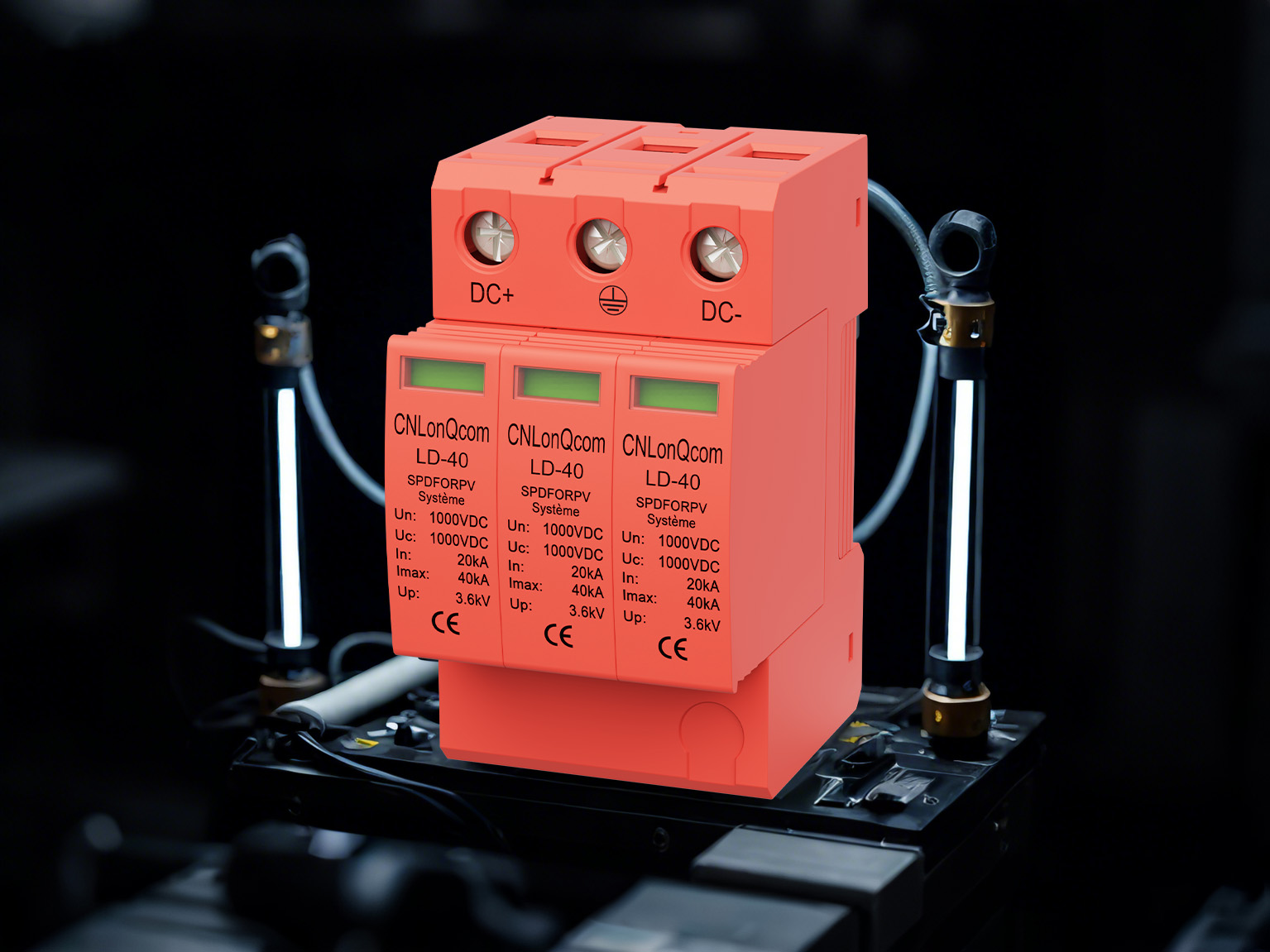

Фотоэлектрические системы: требуются как на стороне DC (модули к инвертору), так и на стороне переменного тока (инвертор к сетке)

Центры обработки обработки данных: стойки сервера, фронтальные кадры сетевого оборудования

Промышленное управление: критическое оборудование, такое как ПЛК и частотные преобразователи

3. Что такое защитное устройство Surge (SPD)?

3.1 Основная концепция

Защитное устройство Surge (Сфера) - это устройство электрической безопасности, предназначенное для ограничения переходных перенапряжений и отвлечения перенапряжения. Ключевые технические характеристики включают:

Максимальное непрерывное рабочее напряжение (UC)

Номинальный ток разгрузки (в)

Максимальный ток разгрузки (IMAX)

Уровень защиты напряжения (UP)

3.2 Основные типы

Цель защиты типа Типичное время отклика применения

Тип 1 Прямой молнии входные отверстия ≤100NS

Тип 2, индуцированные подразделения молнии

Тип 3 остаточных рамки устройства клеммы ≤1NS

3.3 Дополнительные функции

СовременныйSpdsчасто включают:

Индикаторы отказа (механические или электронные)

Удаленный мониторинг интерфейсы

Тепловая защита отключения

4. Как работает защита от скачки?

4.1 Основной принцип работы

Сфера защищают системы через следующие механизмы:

Состояние мониторинга: поддерживает высокий импеданс во время нормальной работы

Запускаемая проводимость: быстро переключается на низкий импеданс при обнаружении перенапряжения

Распределение энергии: каналы перенесенного тока в систему заземления

Восстановление: автоматически возвращается в состояние с высоким импедансом после всплеска

4.2 Основные технические компоненты

Вариант оксида металла (MOV)

Материал: полупроводник на основе оксида цинка

Характеристики: чувствительный к напряжению нелинейный резистор

Преимущества: быстрый ответ, высокая пропускная способность обрабатывать ток

Газовая трубка (GDT)

Структура: запечатанная газовая камера

Характеристики: высокая изоляция, сильная способность диверсии

Применение: высокоэнергетическая первичная защита

Диод подавления переходного напряжения (телевизоры)

Особенности: Ультрастрабильный ответ (Picosecond Level)

Применение: точная защита электроники

4.3 Многоуровневая скоординированная защита

Типичная трехуровневая система защиты:

Первичная защита: отвлекает большую часть энергии (GDT)

Вторичная защита: еще больше ограничивает остаточное напряжение (MOV)

Третичная защита: точная защита (телевизоры)

5. Рекомендации по выбору и обслуживанию

5.1 Критерии отбора

Совместимость системы:

Оценка напряжения (UC ≥ 1,15 × напряжение системы)

Текущая пропускная способность (в ожидаемом токе всплеска)

Параметры производительности:

Уровень защиты напряжения (лучше) лучше)

Время ответа (быстрее лучше)

Стандарты сертификации:

IEC 61643

UL 1449

5.2 Установка заметок

Минимизировать длину провода подключения

Обеспечить надежное заземление (сопротивление земли ≤10 Ом)

Избегайте смешивания различных типов Сфера

5.3 Рекомендации по техническому обслуживанию

Регулярные проверки (по крайней мере, ежегодно)

Следите за индикаторами сбоя

Статус документа после событий молнии

Заключение

Защита от скачки является критическим компонентом систем электрической безопасности. Понимая его принципы, выбирая правильные устройства и обеспечивая надлежащую установку, могут быть эффективно предотвращены электрические опасности, защищая как персонал, так и оборудование. С технологическими достижениями устройства защиты Surge развиваются в направлении более умных и надежных решений. В CNLONQCOM мы стремимся к непрерывному технологическому улучшению, разрабатывая более продвинутые и комплексные защитники всплесков, чтобы обеспечить превосходную защиту для всех типов электрических систем.
