Комплекс PV Combiner: Полное руководство по компонентам и установке

Во -первых, что такое фотоэлектрическая коробка соединения?

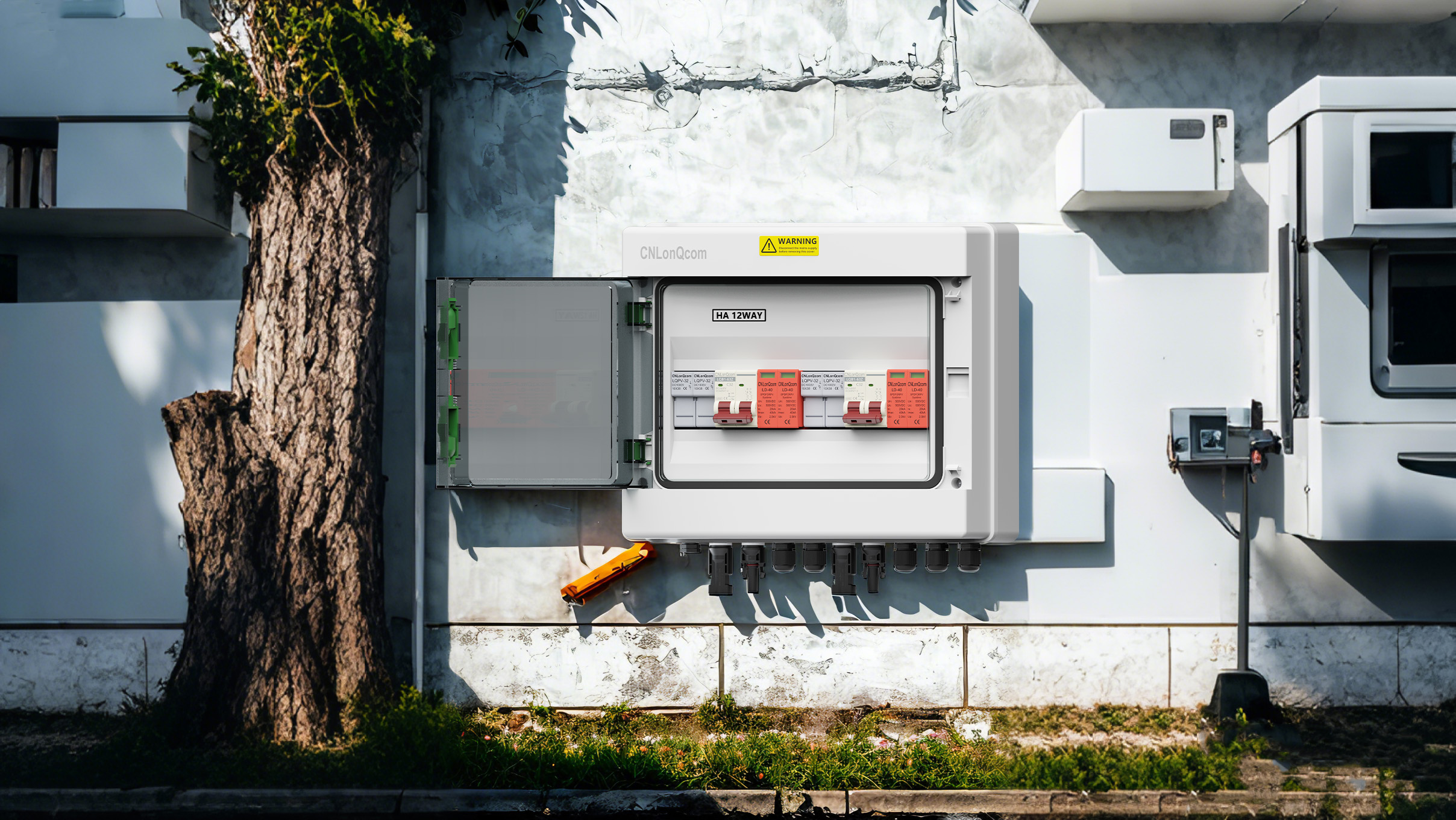

PV Combiner Box(PV Combiner Box) - это ключевое электрическое оборудование системы генерации солнечной энергии, в основном используемое для централизованного постоянного тока фотоэлектрических серий, и обеспечивает перегрудные, молниеносные и другие функции защиты для обеспечения безопасной и эффективной работы электростанции.

Во -вторых, композиция фотоэлектрической коробки соединения

Основные компоненты:

Входной терминал: подключите несколько фотоэлектрических модулей (например, 6-16 модулей PV, каждый поддерживающий 10A-15A).

Предохранители/выключатели: Защитите каждую строку от ущерба от перегрузки (обычно спецификации DC1000V/20A).

Модуль молнии: SPD Surge Protector (емкость разряда 40 кА).

Вспомогательные детали:

Выключатель изоляции постоянного тока: Аварийная схема отключения.

Водонепроницаемый корпус: защита IP65, подходит для наружной среды.

В -третьих, этапы установки и проводки

1. Подготовка перед установкой:

Подтвердите позицию установки (близко к фотоэлектрическому массиву и вдали от прямого солнечного света).

Проверьте заземленный клемма контейнера (сопротивление заземления ≤4 Ом).

2. Процесс проводки:

Групповой строки ввод:

Подключите соответствующий терминал полярностью (+/-), чтобы убедиться, что напряжение каждого терминала является согласованным.

Закрепите разъем MC4, чтобы предотвратить виртуальное отопление.

Выходной конец:

Подключитесь к входной терминале постоянного тока инвертора (площадь поперечного сечения кабеля ≥4 мм²).

Молническая защита заземление:

Кабель заземления SPD (≥6 мм²) подключается к заземляющему плане.

3. Power Test:

Измерьте напряжение открытой цепи (соответствует диапазону ввода инвертора).

Проверьте, правильно ли передаются данные интеллектуального мониторинга.

4. Меры предосторожности

Спецификации безопасности:

Носит изоляционные перчатки во время работы. Не работайте с Live.

Если сторона постоянного тока имеет высокое напряжение (от 600 В до 1500 В), вам необходимо установить предупреждающий метку.

Предложения по обслуживанию:

Очистите коробку регулярно и проверяйте статус предохранителя.

Эффективность модуля SPD до сезона грозы.

Пять, предложения по выбору

В зависимости от размера электростанции:

Небольшое домохозяйство: 6-8 Вход, интегрированная базовая функция защиты.

Промышленная и коммерческая электростанция: 12-16, с интеллектуальным мониторингом и удаленным общением.

Выберите сертифицированные автобусные коробки TUV/IEC, такие как продукты серии CNLONQCOM, чтобы обеспечить 25-летнюю долгосрочную защиту!

Фотоэлектрическая соединительная коробка - это «центр безопасности» электростанции, а правильная установка и техническое обслуживание могут значительно повысить эффективность выработки электроэнергии. Если вам нужны конкретные рекомендации по модели или технические решения, пожалуйста, не стесняйтесь обратиться к CNLONQCOM!
