Комплексное руководство по солнечным фотоэлектрическим системам: от принципов работы до ключевых компонентов

Солнечные фотоэлектрические (PV) системы быстро растут во всем мире как ключевое решение для чистой энергии. Тем не менее, многие люди не знакомы с тем, как они работают и их критические компоненты. В этой статье представлен подробный анализ того, как структурируются и работают солнечные фотоэлектрические системы, с подробными объяснениями ключевых оборудования, такого как коробки комбинации, защитные защитники из/недостаточного напряжения, переключатели изолятора, солнечные разъемы, предохранители и формованные выключатели схемы (MCCBS).

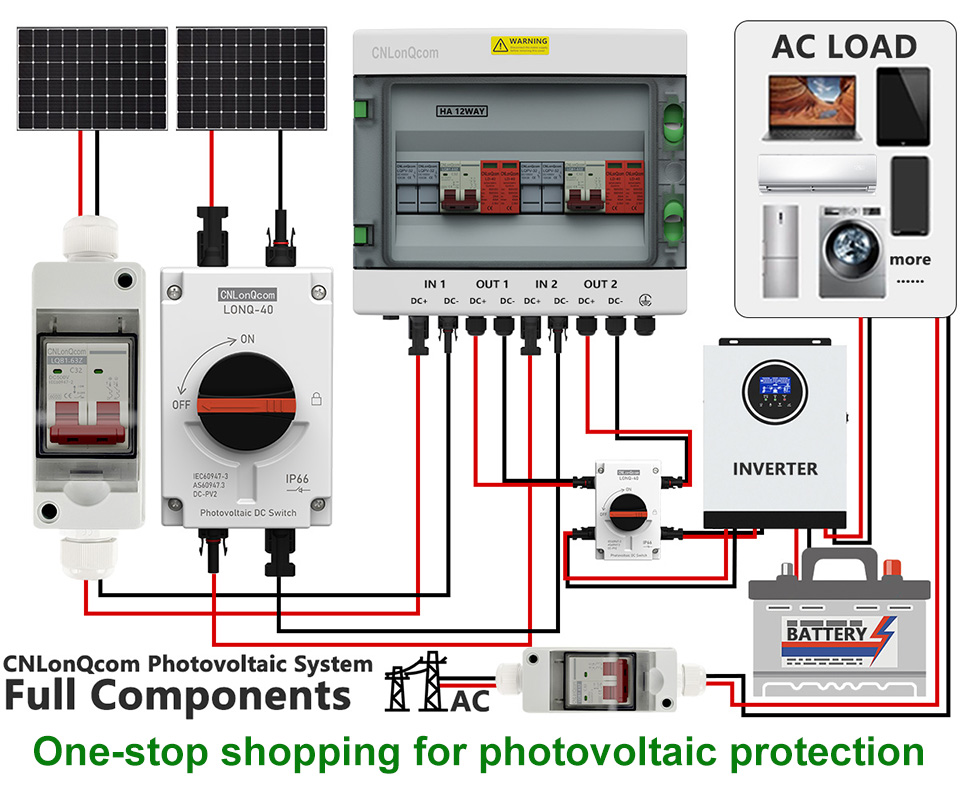

1. Как структурирована солнечная фотоэлектрическая система?

Основной целью солнечной фотоэлектрической системы является преобразование солнечного света в электричество и безопасно доставить его в сетку или хранение энергии. Полная система обычно включает в себя следующие компоненты:

Солнечные панели (фотоэлектрические модули) → Поглощайте солнечный свет и генерируйте постоянный ток (DC)

Комбинер (ящик (LQX/LQTСерия) → объединяет токи из нескольких солнечных панелей

Инвертор → преобразование постоянного тока в переменный ток (AC)

Устройства распределения и защиты питания (предохранители, выключатели,Изоляторные переключателии т. д.) → обеспечивает безопасность системы

Система хранения энергии (необязательно) → хранит избыточное электричество (например, литиевые батареи)

Сетка или нагрузка → поставляет электроэнергию в дома, предприятия или сетку

2. Как работает солнечная фотоэлектрическая система?

(1) Фотоэлектрический эффект и выработка электроэнергии

Солнечный свет наносит удар по солнечным батарею (фотоэлектрические модули), а полупроводниковый материал кремния поглощает фотоны, генерируя постоянный ток (DC).

Одна панель обычно производит 30 В-50 В (DC), с током в зависимости от интенсивности солнечного света и эффективности панелей.

(2) Объединение тока (коробка комбинации)

Несколько панелей соединены последовательными или параллельными, а комбинированный ток протекает в коробку комбинации PV для централизованного управления.

Коробка комбината включает в себя предохранители, защиту от всплесков (SPD) и ток мониторинга для предотвращения перегрузки или коротких замыканий.

(3) DC Power Distribution & Shreation (предохранители, изоляторные переключатели, MCCBS)

Предохранитель (серия LQPV-32): предотвращает чрезмерное ток от повреждения оборудования.

Переключатель изолятора (серия LONQ-40): схемы вручную отключает схемы для обслуживания.

Выключатель из формованного корпуса (серия LQM1/M3): обеспечивает перегрузку и защиту от короткого замыкания (например, MCCBS с рейтингом 1000 В).

(4) преобразование инвертора (DC → AC)

DC Power входит в инвертор, преобразуя его в AC 220 В/380 В для домашнего или промышленного использования.

Системы, связанные с сетью, подают избыточную мощность обратно в сетку, в то время как автономные системы хранят его в батареях.

(5) Чрезвычайная/недостаточная защита (серия AVP 2P/4P)

Когда напряжение сетки колеблется, защитник сверх напряжения автоматически сокращает питание для предотвращения повреждения оборудования.

(6) Подключения и соединения (солнечные разъемы)

Солнечные разъемы MC4 являются отраслевым стандартом, обеспечивающим водонепроницаемый, устойчивый к коррозии и высокопроката (например, 30A/1000 В).

3. Ключевые компоненты солнечной фотоэлектрической системы

(1) коробка комбината PV

Функция: объединяет несколько строк солнечной панели и обеспечивает защиту.

Ключевые компоненты:

Предохранители (защита от перегрузки)

Устройство защиты от скачков(SPD) (молния)

Мониторинг тока/напряжения (дополнительные умные функции)

(2) Через/недостаточный защитник (OVP/UVP)

Функция: контролирует напряжение сетки и отключает питание, если напряжение слишком высокое (> 270 В переменного тока) или слишком низкое (<170 В переменного тока).

(3) Переключатель изолятора постоянного тока

Функция: вручную отключает схемы постоянного тока для безопасного технического обслуживания.

Общие типы:

Вращающиеся переключатели изолятора (подходящие для наружного использования)

Изоляторы типа выключателя цепи (с интегрированной защитой)

(4) Солнечные разъемы (стандарт MC4)

Ключевые функции:

Водонепроницаемая, устойчивая ультрафиолетовая, высокотемпературная толерантность

Оценка тока: 30а

Оцененное напряжение: 1000 В постоянного тока

(5) PV FUSE (серия GPV/GR)

Функция: защищает фотоэлектрические массивы от коротких замыканий и перегрузки.

Отличия от стандартных предохранителей:

Высокое рейтинг напряжения (DC 1000V+)

Высокая пропускная способность (может прервать большие течения разломов)

(6) Выключатель из формованного корпуса (MCCB для солнечной энергии)

Функция: обеспечивает перегрузку и защиту от короткого замыкания для систем постоянного тока.

Типичные спецификации:

Оцененное напряжение: DC 1000V

Оценка тока: 32a-250a

4. Применение солнечных фотоэлектрических систем

Жилая солнечная энергия на крыше (5 кВт-10 кВт, с хранением)

Коммерческие и промышленные фотоэлектрические заводы (50 кВт-1MW, сетка)

Солнечные системы вне сети (удаленные зоны, на основе батареи)

Агриволтаика (солнечная + сельскохозяйственная интеграция)

5. Будущие тенденции: умные и более эффективные солнечные системы

Умный мониторинг: отслеживание в реальном времени через мобильные приложения (например, генерация электроэнергии, оповещения о разломе).

Солнечная + интеграция хранения: гибридные системы, такие как Tesla Powerwall.

Микроинверторы: оптимизирует каждую панель индивидуально для более высокой эффективности.

Заключение

Солнечные фотоэлектрические системы работают через процесс фотоэлектрических модулей → Комбинер → Инвертор → Распределение мощности → сетка/хранение с критическими компонентами, такими как коробки комбинации, предохранители, переключатели изолятора, разъемы и MCCB, обеспечивающие эффективные, безопасные и стабильные производительность.

Если вы рассматриваете солнечную установку, выберите высококачественные PV-компоненты CNLONQCOM + устройства профессиональной защиты, чтобы максимизировать срок службы системы и эффективность выработки электроэнергии!

🔋 Давайте обсудим: какой аспект солнечных фотоэлектрических систем интересует вас больше всего?
