Понимание автоматических выключателей в литом корпусе (MCCB): «хранители» безопасности электрических цепей

В низковольтных системах распределения электроэнергии имеется ключевое устройство, незаметно обеспечивающее безопасность цепи —Автоматический выключатель в литом корпусе(МСКБ). В отличие от больших двигателей, которые работают с ревом, или прецизионных инструментов, привлекающих внимание, MCCB стал незаменимым «стражем безопасности» в таких сценариях, как промышленное производство, электрические системы зданий и новые энергетические приложения, благодаря своим сильным защитным возможностям и широкой адаптируемости. Сегодня мы рассмотрим это устройство с разных сторон, чтобы раскрыть секреты того, как оно обеспечивает безопасность цепей.

I. Знакомство с MCCB: что это такое и чем они отличаются?

По сути, автоматический выключатель представляет собой защитное электрическое устройство, используемое в низковольтных системах распределения электроэнергии, выполняющее основную роль «защитника» безопасности цепей. Конструктивно он в основном состоит из высокопрочных изолированных пластиковых корпусов, токопроводящих контактов и расцепителей. Изолированный корпус не только защищает внутренние компоненты от внешних помех, но также эффективно предотвращает опасность поражения электрическим током.

Многие люди путают автоматические выключатели с более распространенными миниатюрными автоматическими выключателями (MCB), но между ними есть существенные различия. По сравнению с автоматическими выключателями, автоматические выключатели имеют более высокий номинальный ток (обычно от 63 А до 1600 А) и более высокую отключающую способность, что позволяет им работать в электрических сценариях высокой мощности. Например, автоматические выключатели обычно используются в бытовых розетках и цепях освещения, в то время как автоматические выключатели больше используются для защиты двигателей в заводских цехах и основных цепях распределения электроэнергии в больших зданиях.

II. Раскрытие основных функций: как MCCB защищают безопасность цепей?

Основная ценность MCCB заключается в «защите», которую можно разбить на три ключевые функции для противодействия рискам сбоев в цепях в различных аспектах.

Во-первых, это защита от перегрузки. Когда ток в цепи постоянно превышает номинальный ток автоматического выключателя — например, когда несколько устройств на заводе запускаются одновременно, вызывая чрезмерную нагрузку — биметаллическая полоса внутри выключателя нагревается и деформируется из-за теплового воздействия тока. Затем это запускает механизм отключения, который быстро размыкает цепь. Этот процесс эффективно предотвращает возгорание изоляционного слоя проводов из-за длительного перегрева, останавливая возгорание у источника.

Во-вторых, защита от короткого замыкания. Короткое замыкание – одна из самых опасных неисправностей в электрической цепи. Когда это происходит, внезапный всплеск мощного тока может сжечь оборудование и даже вызвать взрыв. В этот момент в игру вступает электромагнитный расцепитель MCCB: сильная электромагнитная сила, создаваемая большим током, быстро притягивает железный сердечник, заставляя механизм отключения размыкать цепь за миллисекунды — как «аварийный тормоз» для цепи — минимизируя потери при неисправности в наибольшей степени.

Кроме того, в зависимости от потребностей различных сценариев применения MCCB могут быть оснащены дополнительными функциями защиты. Например, добавление модуля защитного отключения обеспечивает защиту от утечки и предотвращает поражение электрическим током; установка модуля защиты от повышенного/пониженного напряжения защищает прецизионное оборудование от повреждений, вызванных аномалиями напряжения, полностью демонстрируя гибкость его функций.

III. Ключевые параметры: «жесткие индикаторы» для выбора правильного устройства

Чтобы MCCB обеспечивали оптимальную защиту, решающее значение имеет выбор правильных параметров. Следующие основные параметры напрямую определяют, можно ли адаптировать автоматический выключатель к конкретным электрическим сценариям.

Номинальный ток (In) является фундаментальным параметром, относящимся к максимальному току, который автоматический выключатель может непрерывно выдерживать. Оно должно быть точно согласовано с мощностью нагрузки. Например, в фотоэлектрической (PV) системе номинальный ток MCCB должен выбираться на основе выходного тока фотоэлектрической батареи — он не должен быть ни слишком маленьким (во избежание частых отключений), ни слишком большим (во избежание потери защитной функции).

Отключающая способность (Icu/Ics) связана с способностью обработки неисправностей и относится к максимальному току повреждения, который автоматический выключатель может безопасно отключить. При выборе автоматического выключателя необходимо учитывать расчетное значение тока короткого замыкания системы распределения электроэнергии. Если отключающая способность недостаточна, автоматический выключатель может не эффективно отключить цепь во время короткого замыкания, что вместо этого приведет к более серьезным несчастным случаям.

Номинальное напряжение (Ue) должно соответствовать уровню напряжения цепи. Общие номиналы включают однофазное напряжение 220 В и трехфазное напряжение 380 В. Несоответствие напряжения не только повлияет на нормальную работу автоматического выключателя, но также может привести к повреждению внутренних компонентов.

Кривая срабатывания определяет чувствительность защиты. Общие типы кривых (B, C, D) подходят для различных нагрузок. Например, кривая C применима к осветительным и силовым нагрузкам общего назначения, а кривая D — с более высокой устойчивостью к пусковым токам — больше подходит для оборудования с высокими пусковыми токами, такого как двигатели и компрессоры.

IV. Широкое применение: «Барьер безопасности» от промышленности до повседневной жизни

Благодаря своим превосходным характеристикам автоматические выключатели применяются практически во всех аспектах распределения электроэнергии низкого напряжения.

В области промышленного распределения электроэнергии MCCB действуют как «менеджеры безопасности» в заводских цехах, обеспечивая защиту от перегрузки и короткого замыкания для мощного оборудования, такого как двигатели, производственные линии и большие станки, гарантируя, что производственные процессы не прерываются из-за сбоев в цепях.

В электрических системах зданий — будь то в торговых центрах, офисных зданиях или высотных жилых зданиях — автоматические выключатели часто используются в качестве главных выключателей в распределительных коробках или защитных выключателей для распределения электроэнергии по этажам. Они обеспечивают электробезопасность всего здания и предотвращают масштабные отключения электроэнергии или пожары, вызванные неисправностями местных цепей.

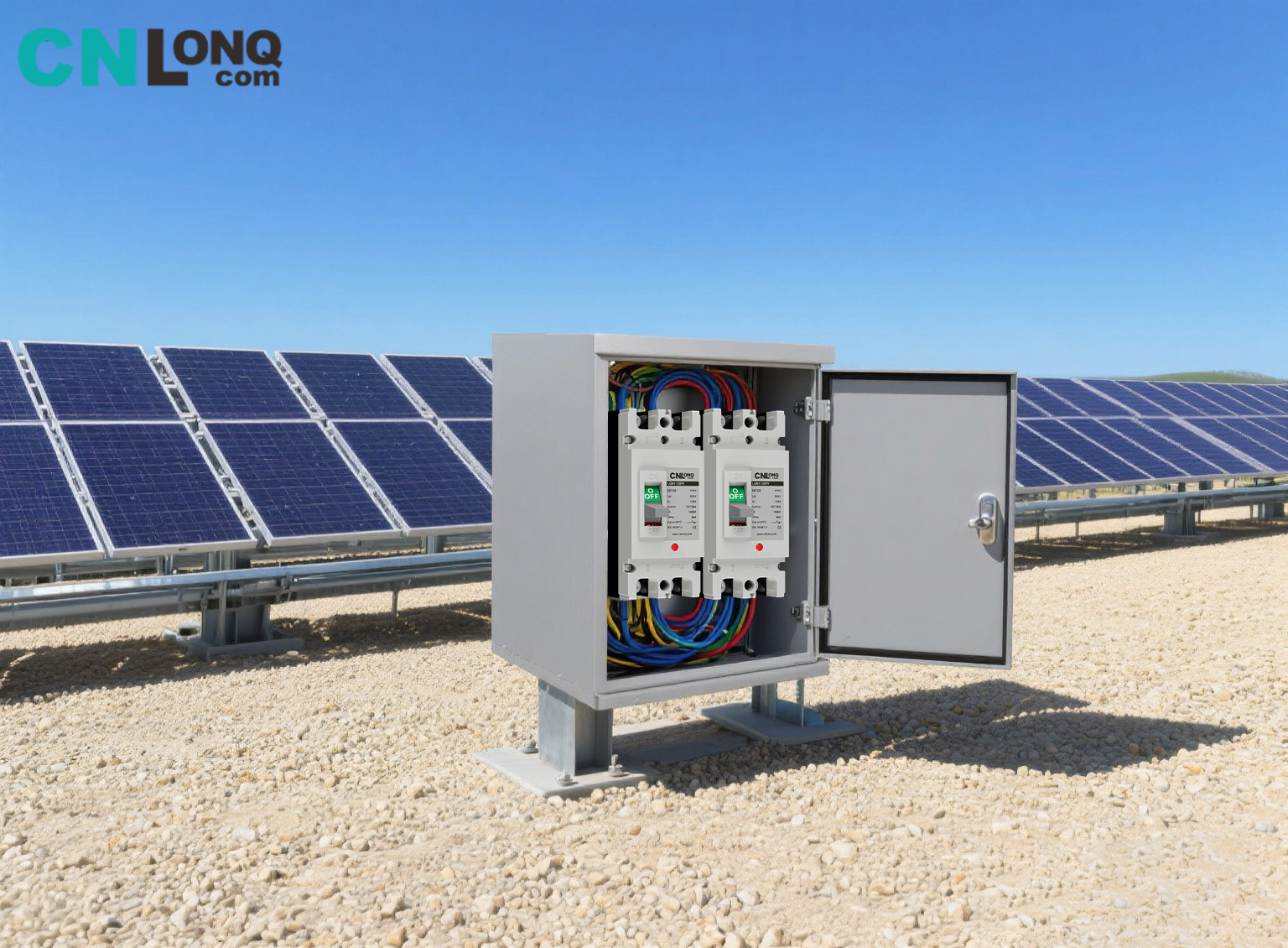

В новом энергетическом секторе их роль столь же важна. В фотоэлектрических системах автоматические выключатели устанавливаются в сумматорных коробках и на стороне инвертора для защиты выходных цепей фотоэлектрических групп; в системах хранения энергии они защищают цепи батарей, предотвращая риски безопасности, такие как перезарядка и короткое замыкание батарей, а также обеспечивая защиту использования чистой энергии.

Даже в гражданских сценариях с высокой мощностью, таких как виллы и большие жилые дома, автоматические выключатели могут обеспечить надежную защиту мощных бытовых приборов, таких как центральные кондиционеры, электрические водонагреватели и системы очистки воды во всем доме, решая проблему недостаточного номинального тока в обычных автоматических выключателях.

V. Основные преимущества: почему MCCB являются «предпочтительным выбором»?

По сравнению с другими защитными устройствами MCCB имеют явные преимущества, что является основной причиной их широкого применения.

Сильная адаптация к окружающей среде является важным моментом. Высокопрочный изолированный пластиковый корпус может выдерживать суровые условия окружающей среды, такие как высокие и низкие температуры, влажность и УФ-излучение. Будь то наружные фотоэлектрические электростанции или подвальные распределительные помещения, MCCB могут работать стабильно и с меньшей вероятностью стареют или выходят из строя из-за факторов окружающей среды.

Высокая надежность отражается в точности основных компонентов. Ключевые детали, такие как расцепители, сохраняют стабильную точность, и существует небольшой риск неправильной работы или отказа защиты во время длительного использования, обеспечивая непрерывную защиту для безопасности цепей.

Простота эксплуатации и обслуживания снижает порог использования. Благодаря компактной конструкции и умеренным размерам автоматические выключатели можно напрямую интегрировать в различное электрораспределительное оборудование без использования сложных инструментов во время установки. Ежедневное обслуживание требует только регулярных проверок на предмет повреждений корпуса или ослабления проводки, а также ежегодной ручной проверки «кнопки отключения» — частая замена компонентов не требуется, что значительно снижает затраты на эксплуатацию и техническое обслуживание.

Кроме того, хорошая расширяемость позволяет MCCB адаптироваться к интеллектуальным потребностям. Путем добавления вспомогательных контактов и модулей сигнализации можно реализовать такие функции, как удаленный мониторинг и сигнализация о неисправностях, что соответствует требованиям интеллектуального управления в современных системах распределения электроэнергии.

VI. Использование и обслуживание: обеспечение долгосрочной работы Guardian

Чтобы гарантировать стабильную работу MCCB в течение длительного времени, необходимы стандартизированное использование и регулярное техническое обслуживание.

Требуется строгое соблюдение норм монтажа. При подключении клеммы должны быть затянуты во избежание перегрева, вызванного плохим контактом; провода под напряжением, нейтральные провода и заземляющие провода должны быть подключены правильно. Изменение полярности может сделать функцию защиты неэффективной, что создаст потенциальную угрозу безопасности.

Не следует пренебрегать ежедневным уходом. Рекомендуется раз в квартал проверять корпус на наличие повреждений, трещин и незакрепленных клемм. Каждый год вручную нажимайте кнопку отключения, чтобы проверить, работает ли функция защиты нормально — если кнопка не вызывает срабатывание, необходима своевременная проверка или замена.

В то же время необходимо помнить о табу замены: после отключения по причине неисправности не вводить выключатель вслепую. Сначала определите причину неисправности (например, перегруженное оборудование или точки короткого замыкания в линии) и сбросьте ее только после устранения неисправности. При неоднократном срабатывании автоматического выключателя или повреждении корпуса его следует незамедлительно заменить, даже если нет явных внешних повреждений — «неисправная работа» не допускается, так как это может привести к несчастным случаям из-за старения оборудования.

От базовой структуры до основных функций, от выбора параметров до практического применения, автоматические выключатели создают прочный «барьер безопасности» для низковольтных систем распределения электроэнергии. Их понимание и правильное использование позволит лучше обеспечить безопасность цепей и обеспечить надежную поддержку стабильной работы производства и повседневной жизни.
