Каковы сценарии использования объединителей постоянного тока?

Принцип работы А.объединительная коробкав первую очередь включает в себя подключение цепей и защиту. Когда фотоэлектрические модули генерируют мощность постоянного тока, они подключаются к входному порту блока сумматора с помощью кабелей. Схема внутри блока сумматора объединяет и распределяет эту мощность постоянного тока, а затем выводит объединенную мощность постоянного тока на инвертор или другое оборудование. В процессе объединения блок сумматора контролирует такие параметры, как ток, напряжение и мощность для каждой фотоэлектрической цепочки, а также реализует устройства защиты от короткого замыкания, обратного подключения и перегрузки по току.

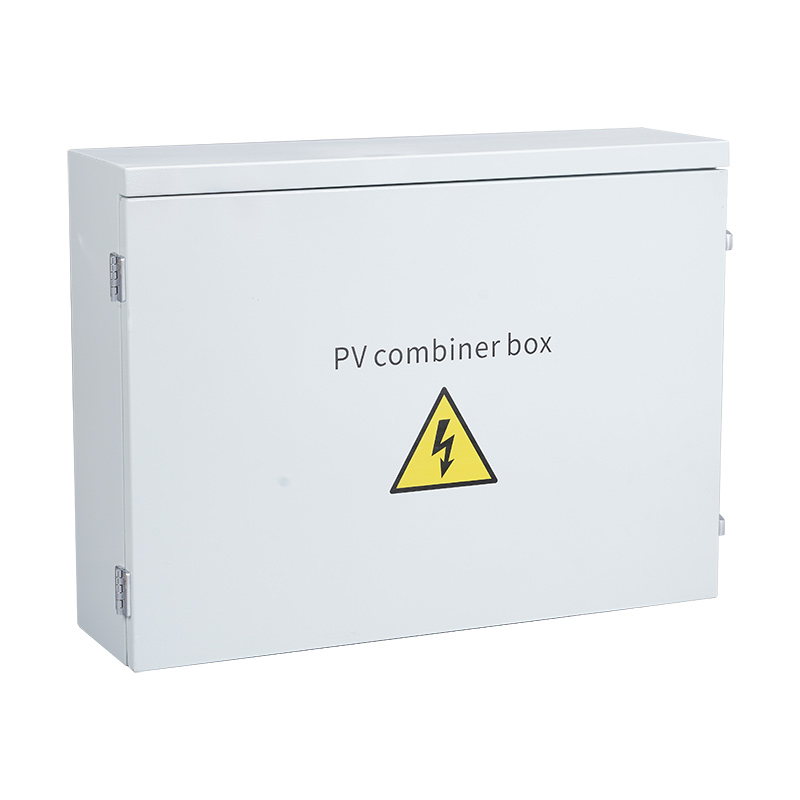

1. Блок сумматора постоянного тока

Это объединяет несколькоокруг Колумбиятоки, генерируемые солнечной батареей, подаются на вход инвертора. Чтобы уменьшить воздействие на сеть и предотвратить повреждение инвертора из-за чрезмерного напряжения, обычно используется многоканальное параллельное соединение. В зависимости от диапазона входного напряжения постоянного тока инвертора определенное количество фотоэлектрических модулей с одинаковыми характеристиками подключаются последовательно, образуя цепочку фотоэлектрических модулей. Эти цепочки затем подключаются к объединителю грозозащитной фотоэлектрической батареи. Затем выходной сигнал проходит через грозовой разрядник и автоматический выключатель, что облегчает подключение к последующим инверторам.

2. Комбинатор переменного тока

Он используется в фотоэлектрических системах производства электроэнергии, состоящих из цепных инверторов, и устанавливается между выходной стороной переменного тока инвертора и точкой подключения/нагрузкой сети. Он оснащен входными автоматическими выключателями, выходными автоматическими выключателями, молниеотводами переменного тока и дополнительными интеллектуальными приборами мониторинга (система контроля напряжения, тока, мощности, электрической энергии и других сигналов). Его основная функция — объединить выходные токи нескольких инверторов и защитить инверторы от вреда со стороны подключения/нагрузки к сети переменного тока. Он служит точкой отключения выхода инвертора, повышает безопасность системы и защищает безопасность монтажного и обслуживающего персонала.

Замечания по электрическому монтажу коробки сумматора

(1) Только профессиональные инженеры-электрики могут работать и подключать провода; эксплуатация и подключение должны соответствовать соответствующим стандартам страны и региона;

(2) Перед установкойобъединительная коробка, используйте мегаомметр для проверки изоляции внутренних компонентов.

(3) Расположение и расположение компонентов в коробке должны соответствовать положениям соответствующих правил и обеспечивать требования ввода в эксплуатацию, эксплуатации, технического обслуживания, проверки и безопасной эксплуатации.

(4) Вход и выход не могут быть подключены наоборот.

(5) После подключения фотоэлектрической молниезащитной распределительной коробки к фотоэлектрической системе выработки электроэнергии заземляющая клемма молниезащитной коробки должна быть надежно подключена к заземляющему проводу или шине молниезащиты.

(6) При подключении внешней проводки убедитесь, что винты затянуты, чтобы предотвратить ослабление проводки.

(7) Невыцветающая схема системы и необходимые схемы вторичной проводки должны быть прочно прикреплены внутри коробки или на дверце шкафа.

(8) Для проводки следует использовать огнестойкие кабели. Их следует расположить аккуратно, красиво и надежно установить, чтобы обеспечить хороший контакт.
