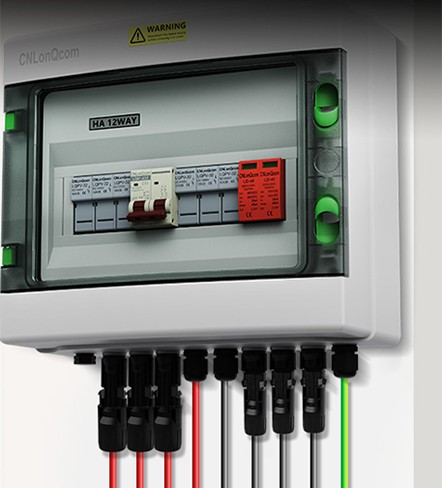

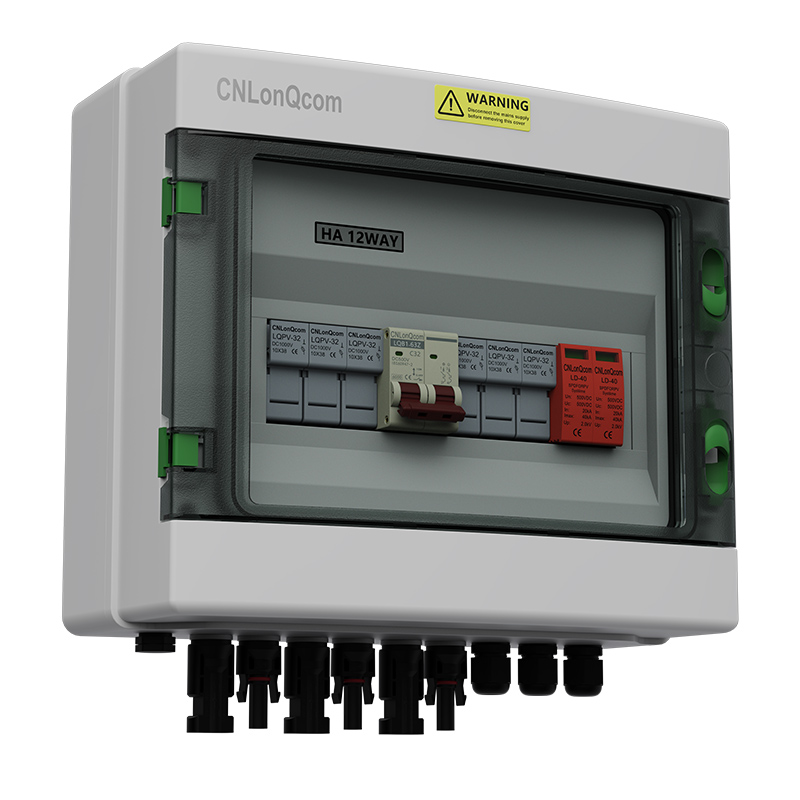

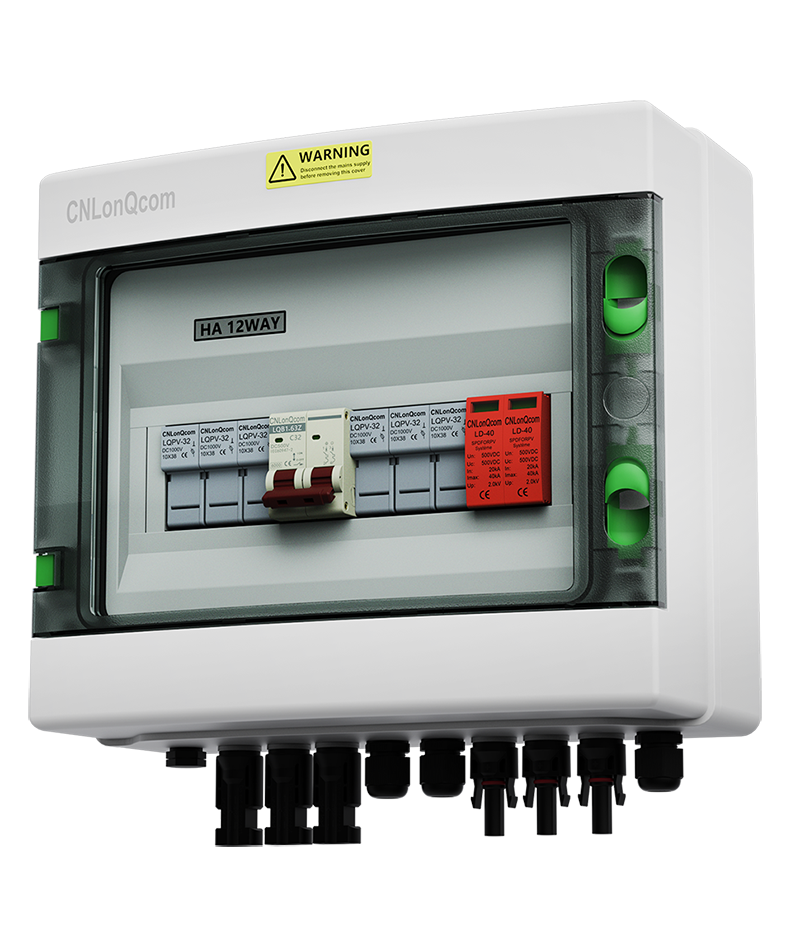

PV Combiner Box 3 в 1 Out DC500V
CNLONQCOM IP65 PV Combiner Box 3 в 1 OUT DC500V/600V/800V с выключателем и молниеносным выключателем и молниеносной защитой для наружных солнечных панелей DC, RV, дома, лодки
● Номинальное напряжение: DC500V/600V/800V
● Оценка тока: 6/10/16/20/25/32/40/50/63a
● Строка: 3IN 1OUT
● Максимальный входной ток на строку: 6/10/16/20/25/30a
● Максимальный выходной ток на строку: 6/10/16/20/25/32/40/50/63a
● Разъем: MC-4 или PG
● Стандарт: IEC60269-6, IEC60947-2, IEC61643-1
● Материал корпуса: ПК+АБС
● Сертификат: CE, IP65, ROHS, ISO9001
Модель:LQX 3/1B.12H DC500V/600V/800V
Отправить запрос
Описание продукта
| Технические данные | |||
| Модель | LQX H3/1B.12 DC500V/600V/800V | ||
| Тип | MCB и SPD и предохранитель | ||
| Нить | 3 из 2 | ||
| Оценка напряжения UE (V) | DC500/600/800 | ||
| Максимальный входной ток на строку (а) | 6/10/15/20/25/30 | ||
| Максимальный выходной ток на строку (а) | 16.10.20/25/32/40/50/63/80/100/125 | ||
| Сертификат качества | CE 、 ISO9001 、 ROHS 、 IP65 、 TUV | ||
| стандартный | IEC60947-2 、 IEC61643-1 、 IEC60269-6 | ||
| Миниатюрный автоматический выключатель (MCB) | Защитник Surge (SPD) | ||
| Степень степени кадрика. Оценка тока (а) | 63/125 | В (8/20) США (ка) | 20 |
| Рейтинг тока в (а) | 16.10.20/25/32/40/50/63/80/100/125 | Imax (8/20) США (ка) | 40 |
| Оценка напряжения UE (V) | DC500/600V/800V | Оценка напряжения UE (V) | DC500/600V/800V |
| Оцененное напряжение изоляции UI (V) | DC1000 | Уровень защиты напряжения (KV) | 2.0/2,5 |
| Импульсное противостояние напряжения uimp (kv) | 4 | Поляки | 2 с |
| Времена интенсивная отделение (ка) | 6 | Жилищный материал | А |
| Runbreaking емкость LCS (LCU) | 75% | Толщина чипа (мм) | 6 |
| Кривая тип | C | ПРЕДОХРАНИТЕЛЬ | |
| Поляки | 2 | Рейтинг тока в (а) | 6/10/15/20/25/30 |
| Режим проводки | Нет полярности, сверху и снизу или дна | Оценка напряжения UE (V) | DC1000 |
| Жилищный материал | А | Поляки | 2 с |
| Материал дирижера | Медь | Размер предохранителя (мм) | 10*38 |
| Механическая жизнь (maxtimes) | 20000 | Жилищный материал | А |
| Электрическая жизнь (maxtimes) | 6000 | Среда | |
| Предварительно установленный фото-кабель | Рабочая температура | -25 ℃ до +60 ℃ | |
| Диаметр кабеля | 4 ~ 25 мм | Влажность | ≤95% |
| Максимальное напряжение (v) | 1000 ~ 2000 | Высота | 2000 м |
| Максимальный ток (а) | 10 ~ 200 | Установка | Настенный монтаж |
| Корпусы | |||
| Материал | ПК+АБС | ||
| Уровень защиты | IP65 | ||
| Уровень защиты воздействия | IK10 | ||
| Входной или выходной разъем | Разъемы PG или PV | ||
IP65
-
Молния
-
Чрезмерное напряжение
Чрезмерный ток
Короткий замыкание
Защита -
IP65 водонепроницаемый
-
Медный дирижер
-
Подключить и играть
-
Бесплатное дизайнерское решение

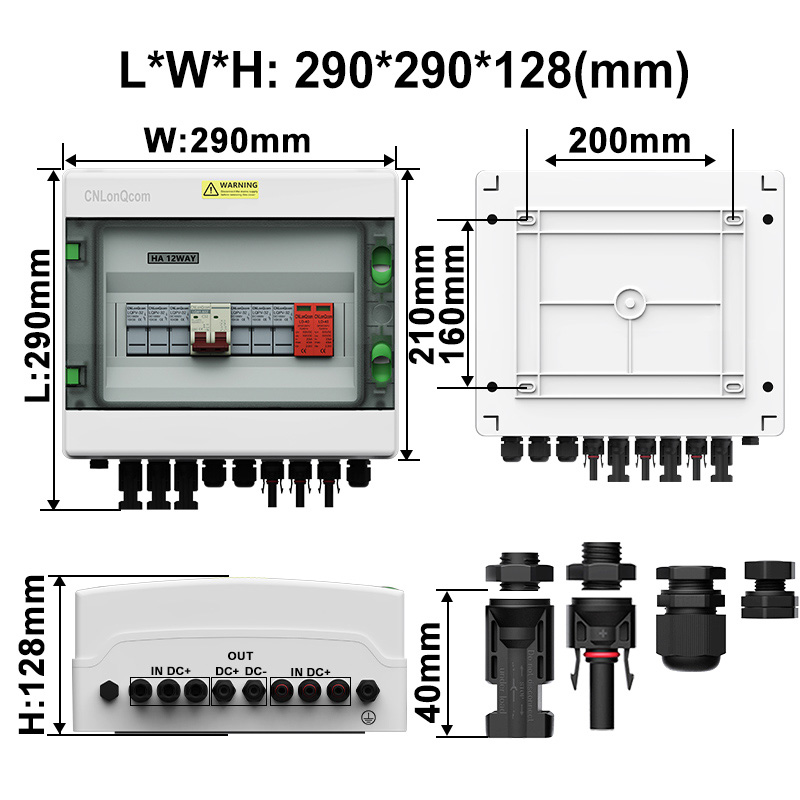

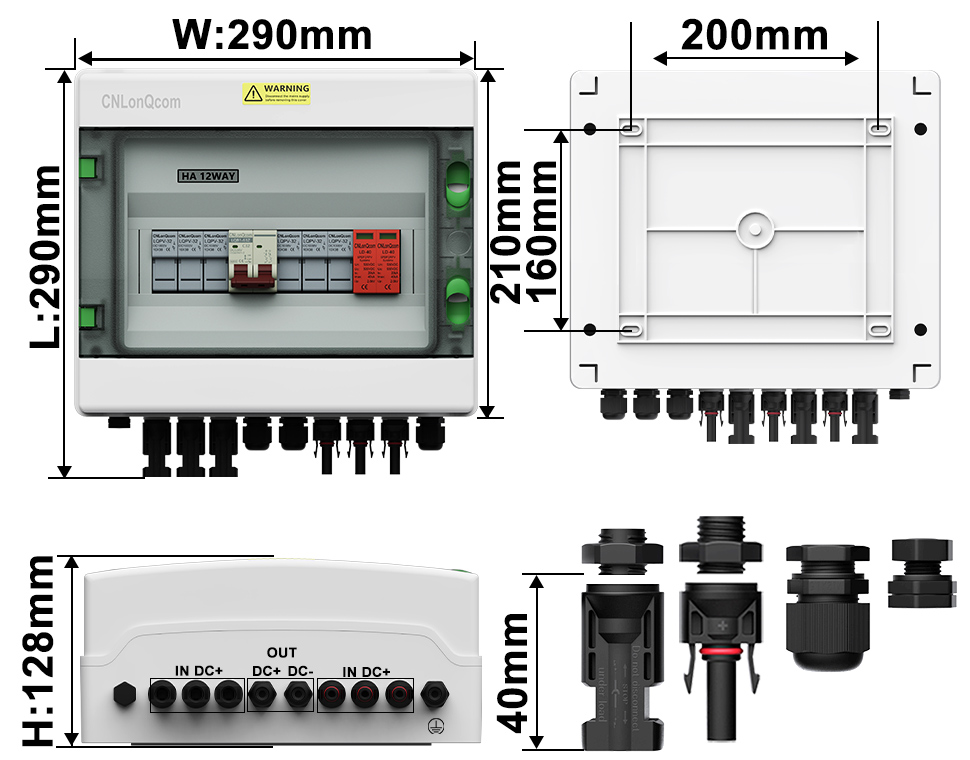

РАЗМЕР
L*W*H: 290*290*128 (мм)
Механически модернизированный процесс обжига для душевного спокойствия
Кончик:
① Установка разъемов MC-4 будет иметь предварительно установленные кабели,
У разъемов PG нет
②-подключенный кабель по умолчанию в соответствии с номинальным диаметром тока
4 ~ 20 мм2изменить или в соответствии с требованиями клиента

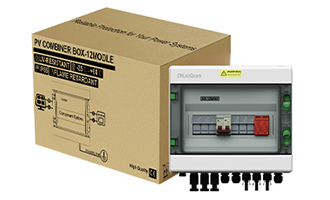

Твердая упаковка
Гарантия замена поврежденных товаров
1Продукт во внутренней коробке
5-слойная гофрированная очень тяжелая
2Outter Box
5-слойная гофрированная очень тяжелая
3Доставка
Быстрая доставка
| Модель | Нить | Внутренняя коробка (ПК/см) |
Outter Box (см) |
QTY (ПК) |
Г.В. (кг) |
| LQX 3/2B.12 DC500V | 3 из 1 | 1/31*31*17 | 58*33,5*33,5 | 3 | 10.3 |
Полностью сертифицирован
Производители брендов с высоким качеством и низкой ценой
-
ISO:20224Q20298ROS
-
MCB:OP221014.WLNCO77
-
SPD:OP221014.WLNC076
-
КОРОБКА:ZRC2312055XY-LVD-C1
-
ПРЕДОХРАНИТЕЛЬ:OP221014.WLNCO75
-
Разъем:SP1001GZ2204569
Совет: свяжитесь с нами для получения дополнительных сертификатов
Установите ATON и проводку

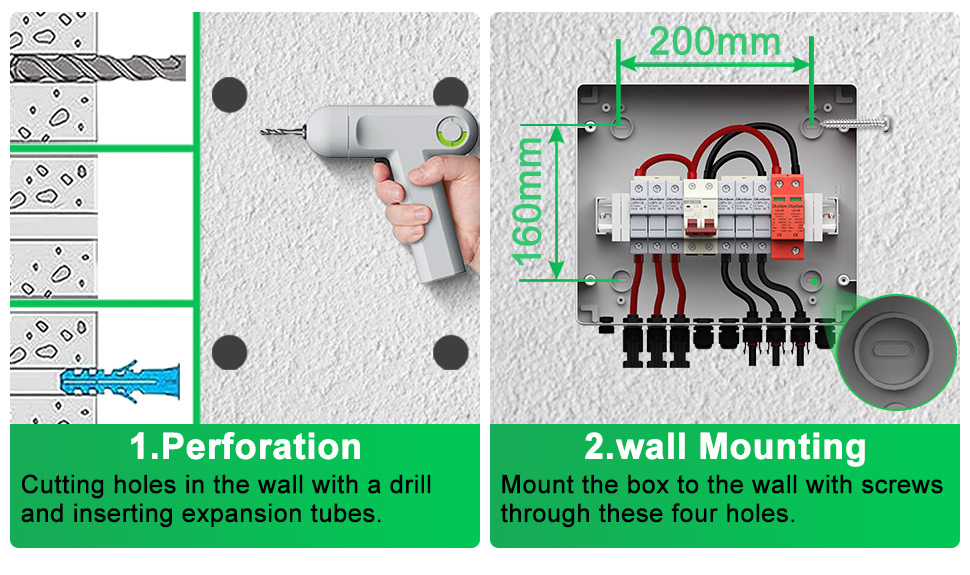

Установка
-
1. Процедура
Руть отверстия в стене с помощью тренировки и вставить трубки расширения.
-

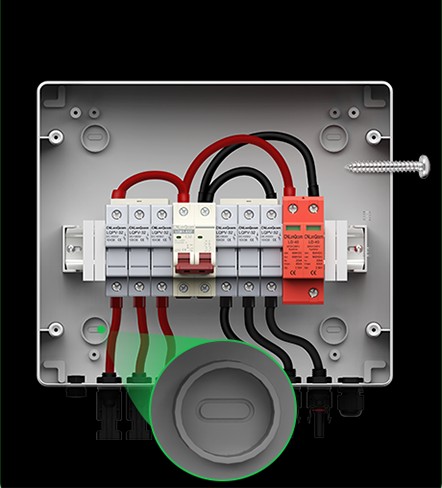

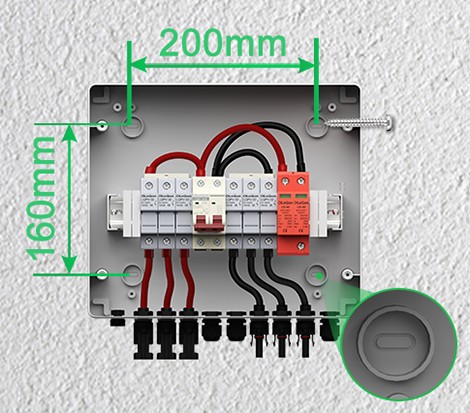

2. Протекает монтаж
Установите коробку к стене винтами через эти четыре отверстия.

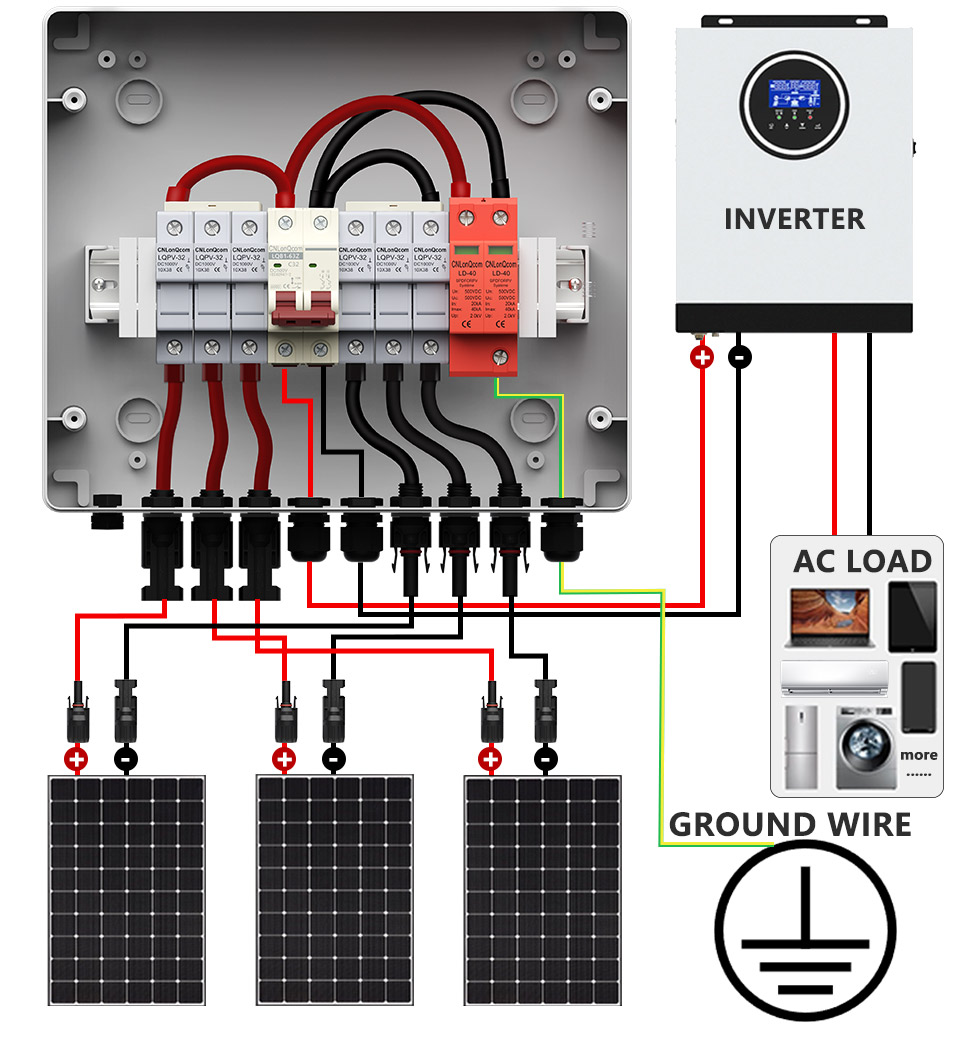

3 в 1 проводка

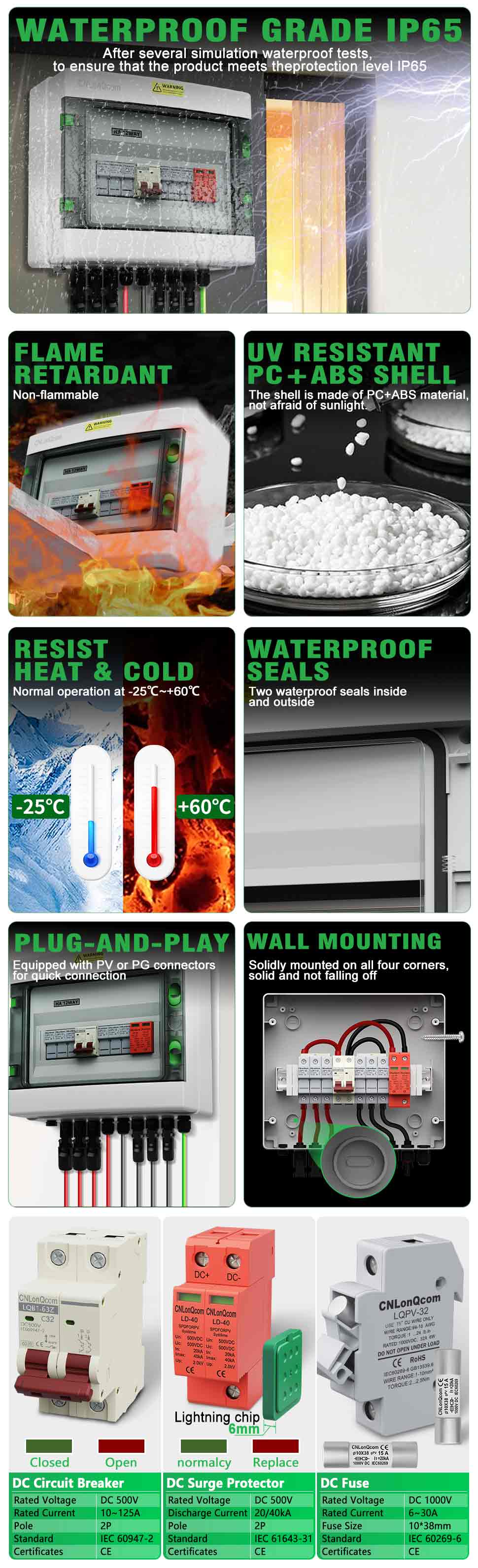

Детали продукта
Водонепроницаемый IP65
После нескольких симуляционных водонепроницаемых тестов,
Чтобы убедиться, что продукт соответствует уровню защиты IP65
-
ПЛАМЯ
ОтсталыйНеплохо
-
Устойчивый к УФ
ПК+ABS ShellОболочка изготовлена из материала PC+ABS,
Не боюсь солнечного света. -
СОПРОТИВЛЯТЬСЯ
Жар и холодНормальная работа при -25 ° C ~+60 ° C
-
ВОДОНЕПРОНИЦАЕМЫЙ
УплотненияДва водонепроницаемых уплотнения внутри
и снаружи -
Подключить и играть
Оснащен разъемами PV или PG
для быстрого соединения -
Настенный монтаж
Твердо устанавливается на всех четырех углах,
твердый и не падающий
-

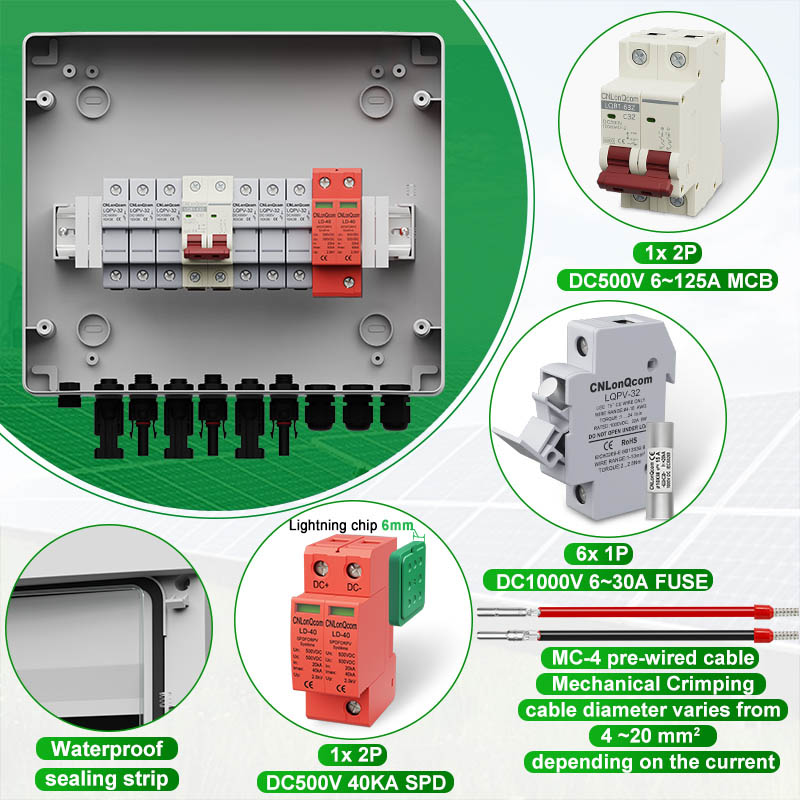

Постоянный автоматический выключатель постоянного тока
Оцененное напряжение DC 500V Рейтинг тока 10 ~ 125a Полюс 2 с Стандартный IEC 60947-2 Сертификаты CE -
DC Surge Protector
Оцененное напряжение DC 500V Ток разгрузки 20/40 к.а. Полюс 2 с Стандартный IEC 61643-31 Сертификаты CE -
DC Fuse
Оцененное напряжение DC 1000V Рейтинг тока 6-30а Размер предохранителя 10*38 мм Стандартный IEC 60269-6 Сертификаты CE
Приложение Scenairi10
Пластическая комбинация PV Cnlonqcom Series 3 в 1 Out DC500V имеет водонепроницаемый корпус PC+ABS с герметичной конструкцией, защитой от перегрузки, защитой короткого замыкания, защитой от перенапряжения, пылью, влажностью и молниеносной защитой.
Внутренние компоненты серии HA Plastic Pv Combiner Box 3 в 1 Out DC500V/600V/800V представляют собой 2P MCB, 2P SPD и 2P предохранитель, которые изготовлены из PA Shell.
Модули SPD и ядра предохранителей могут быть быстро заменены без удаления крышки при повреждении.
Пластиковая комбинация PV-комбината CNLONQCOCM 3 в 1 OUT DC500V/600V/800V используется в основном для защиты фотоэлектрических систем и часто используется в системах, связанных с сети, или подключенных к сети. Такие как фотоэлектрические панели, RV, лодка, на открытом воздухе, домашнее хозяйство и т. Д.
PV Combiner Box 3 в 1 OUT DC500V/600V/800V Эффективно защищает инверторы и солнечные батареи от повреждения и отправляется от пожара.
