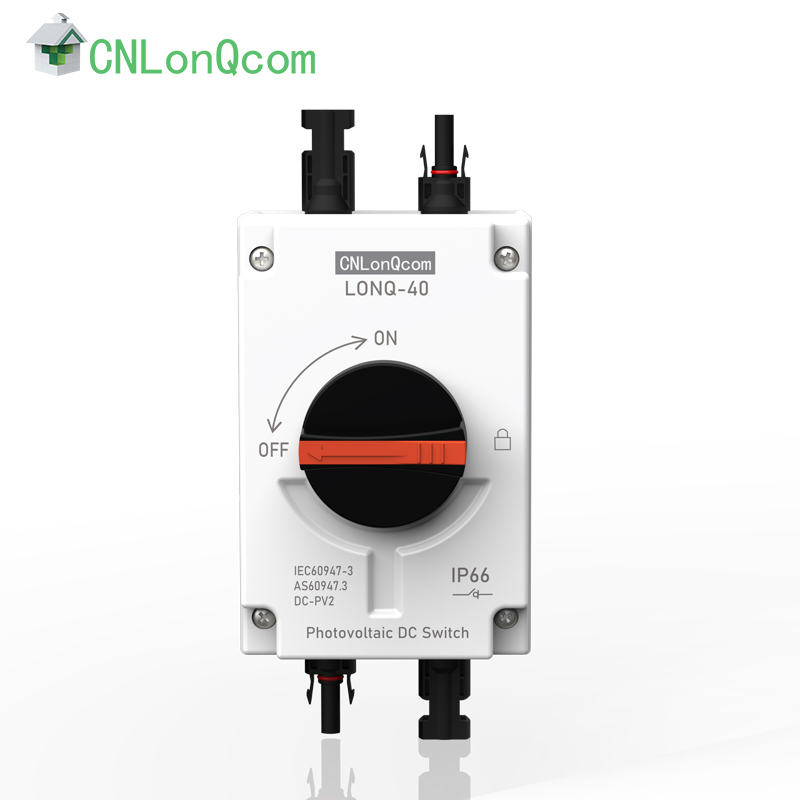

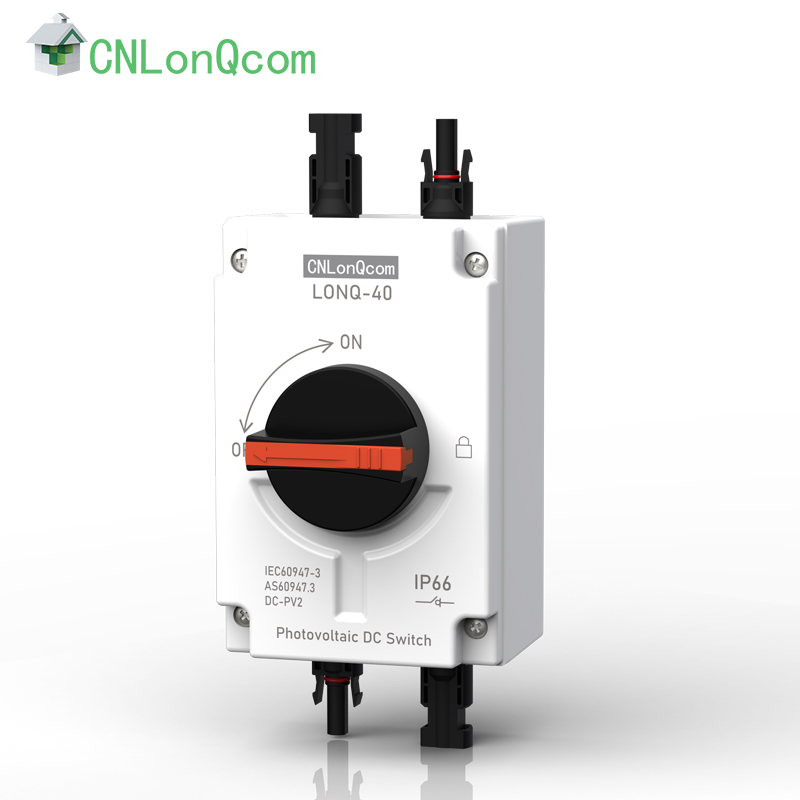

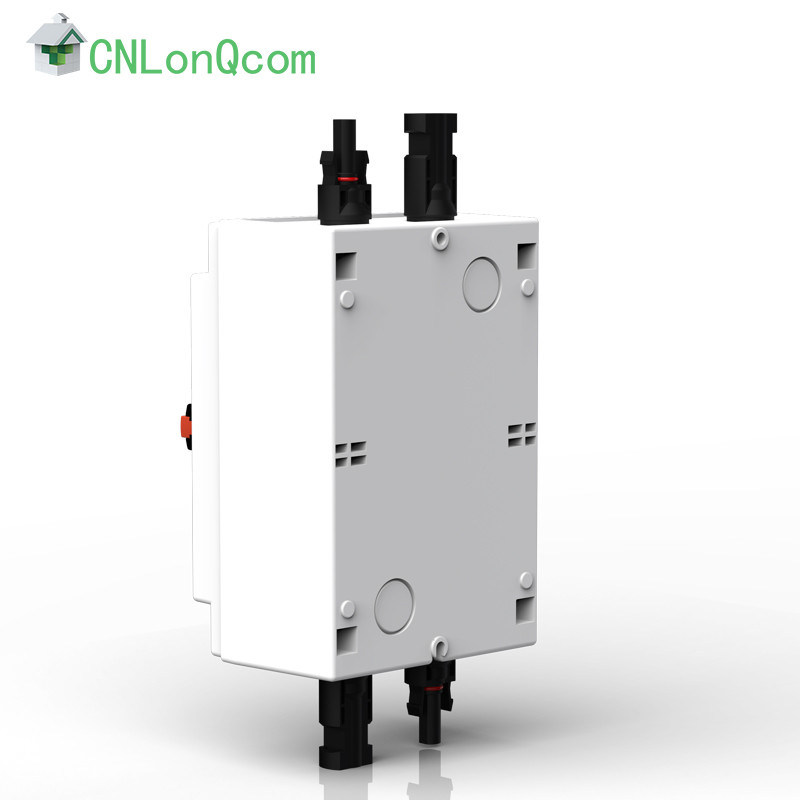

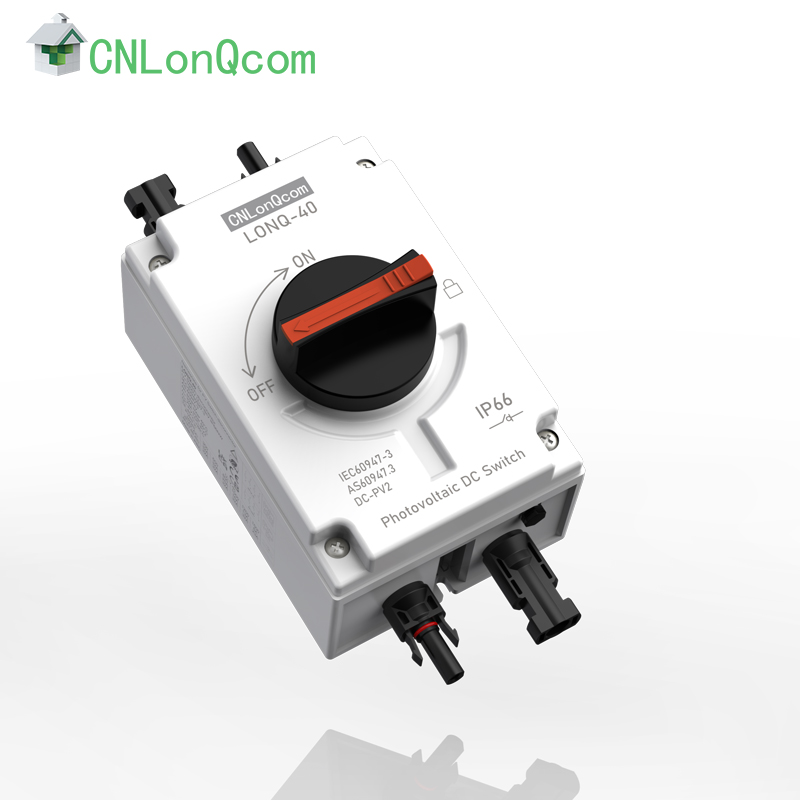

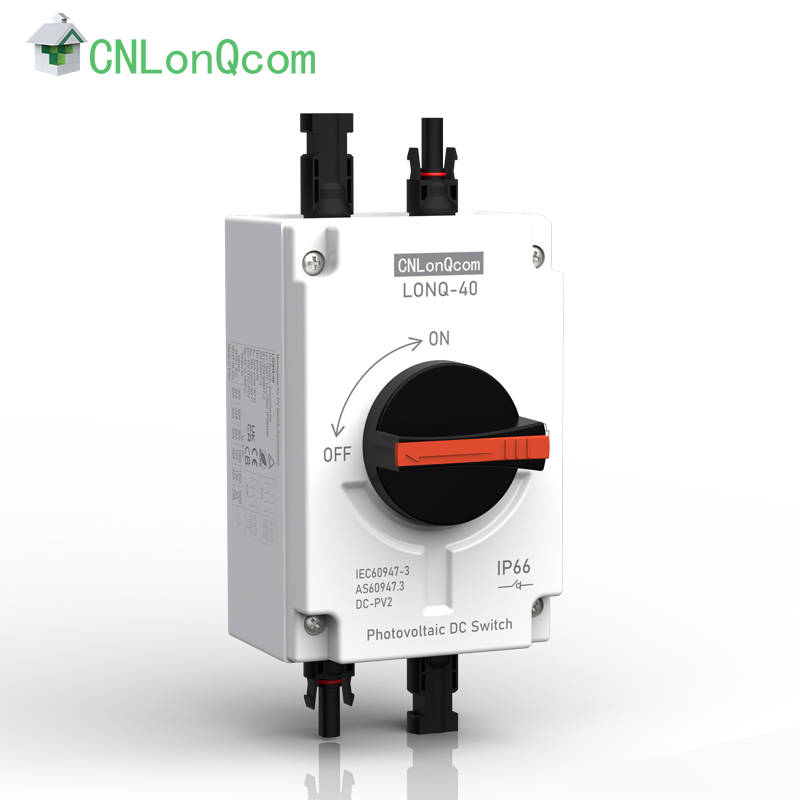

CNLonQcom является профессиональным производителем и поставщиком фотоэлектрических выключателей-разъединителей до 1500 В, 32 А, используемых в фотоэлектрических системах распределения электроэнергии.
Основные параметры | единица | ЛОНК-40 | |
Номинальное напряжение изоляции | Уи | V | 1500 |
Номинальный тепловой ток | Это | A | 32 |
Номинальное импульсное выдерживаемое напряжение | Умп | V | 8000 |
Номинальная включающая способность на короткое замыкание | ЖКВ | A | 1000 |
Максимальное сечение кабеля (включая перемычку) |
|
|
|
Твердый или стандартный | мм2 | 2,5-6 | |
Гибкий | мм2 | 2,5-6 | |
Гибкий (+ многожильный конец кабеля) | мм2 | 2,5-6 | |
Крутящий момент |
|
|
|
Затягиваем винты клемм М4. | Нм | 1,2-1,8 | |
Затяжка крепежных винтов корпуса с моментом | Нм | 1,5-2,0 | |
Затягивание винтов динамометрической ручки | Нм | 0,5-0,7 | |
Включение и выключение крутящего момента | Нм | 0,9-1,3 | |
Электропроводка Крутящий момент на базе | Нм | 1,1-1,4 | |
Общие параметры |
|
|
|
Положения ручек |
|
ВЫКЛ в 9 часов, ВКЛ в 12 часов | |
Механическая жизнь |
|
10000 | |
Количество полюсов постоянного тока |
|
2 или 4 | |
Рабочая Температура |
|
от -40 до +85 | |
Температура хранения |
|
от -40 до +85 | |
Степень загрязнения | ℃ | 2 | |
Категория перенапряжения | ℃ | III | |
Класс IP вала и крепления нулевой |
|
IP66 |
СХЕМА ПОДКЛЮЧЕНИЯ
Малый объем
Огнестойкий материал
lp66
Летучая лисица, шорты
Полный Аксессуары
-40℃~+85℃ Диапазон температур окружающей среды
Неполярный дизайн
Тестирование соответствует AS 60947.3:2018, EN IEC 60947-3:2021. Категория применения: DC-PV2. | Столб | Количество струн | Номер части | ||||
600В | 800В | 1000В | 1200В | 1500В | |||
ПВ2 | ПВ2 | ПВ2 | ПВ2 | ПВ2 |
|
|
|
40 | 32 | 25 | 13 | 6 | 2 | 1 | ЛОНК-40-2 |
40 | 32 | 25 | 13 | 6 | 4 | 1 | ЛОНК-40-4 |
40 | 32 | 32 | 32 | 23 | 4 | 1 | ЛОНК-40-4С |
40 | 32 | 32 | 32 | 23 | 4 | 1 | ЛОНК-40-4Б |
40 | 32 | 32 | 32 | 23 | 4 | 1 | LQNQ-40-4Т |
Тип |
ПЕДСК100Р/120Р | Контакты Схема подключения | Пример переключения |
2-полюсный | 2 |
|
|
4-полюсный | 4 |
|
|
4-полюсный, вход и выход сверху | 4Т |
|
|
4-полюсный, вход и выход снизу | 4Б |
|
|
4-полюсный, вход сверху Выход снизу | 4С |
|
|
